Голівка-заглушка ГЗ-50

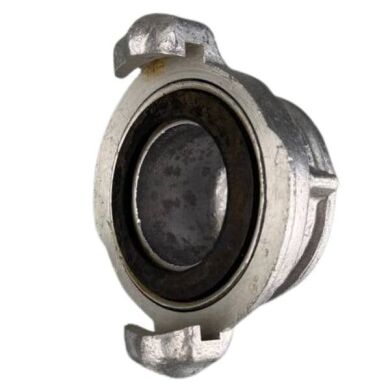

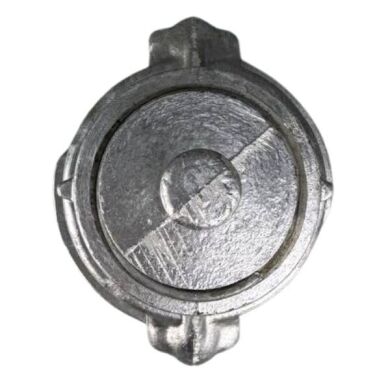

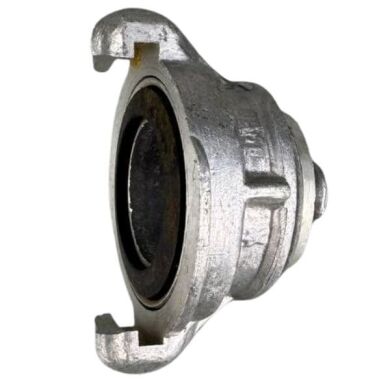

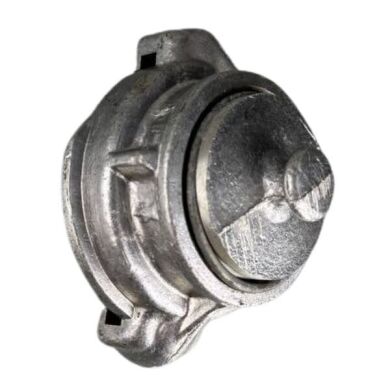

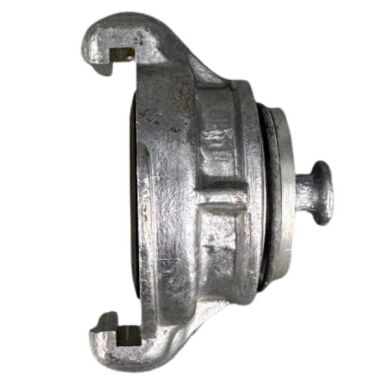

Головка-заглушка ГЗ-50 складається з втулки та обойми. Втул- ка заглушена, тобто має кришку. На торці втулки є кільцева проточка, у яку вставлено гумове ущільнююче кі- льце. На втулку посаджена обойма, яка утримується за допомогою металевого Рисунок 6.2 – Рукавна (пожежна) з’єднувальна головка Рисунок 6.4 – Головка – заглушка (пожежна) 87 кільця. На обоймі є два іклових затискача, два спіральних виступа, відливи для роботи ключами.

При з’єднанні двох з’єднувальних голівок іклові затискачі однієї голівки входять у зазори спіральних виступів другої голівки. При повороті обойм у протилежні сторони одна відносно іншої, іклові затискачі заходять на спіральні виступи та продовжують рухатись по них.

Завдяки тому, що спіральні виступи збільшуються в товщині, з’єднувальні голівки притискаються одна до одної. При цьому гумові ущільнюючі кільця притираються, за рахунок чого досягається герметизація з’єднання.

Голівки забезпечує змикання  між собою та голівками інших типів, що мають однакові умовні проходи, вручну, без застосування пристроїв на величину заходу ікла по спіральному виступу, рівну 1,0-1,5 ширини ікла.

На голівці повинні бути відсутні тріщини, сторонні включення та інші дефекти, що знижують міцність і погіршують зовнішній вигляд. Гострі кромки зовнішніх поверхонь повинні бути притуплені. На поверхні литих деталей голівок допускається наявність раковин, найбільший розмір яких не перевищує 2 мм, а глибина - не більше 10% товщини стінки деталі. На поверхнях спіральних виступів і іклів голівок наявність дефектів не допускається.
