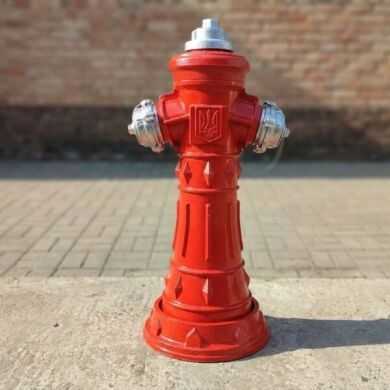

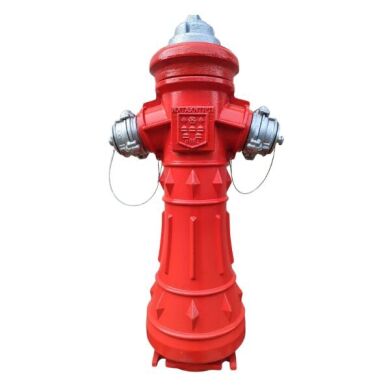

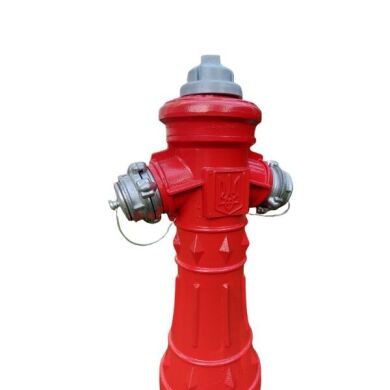

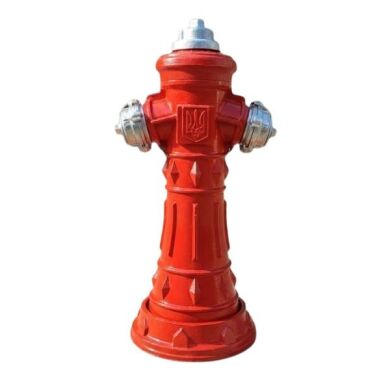

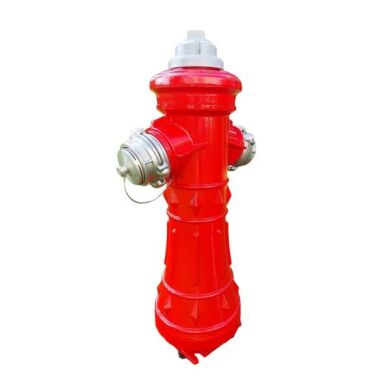

Гидрант пожарный наземный PGN-A.02 (Глубина заложения 3,00 м)
Пожарный гидрант PGN-A.02 с глубиной заложения 3000 мм — специализированное решение для регионов с глубоким промерзанием грунта или для объектов, где водопроводные магистрали проложены на значительной глубине (насыпи, сложные рельефы). Конструктивно представляет собой сборное изделие, состоящее из фиксированной надземной части (колонки) и удлиненной подземной части.
Изделие соответствует стандартам ДСТУ EN 14384:2016. Корпус выполнен из высокопрочного чугуна с шаровидным графитом (ВЧШГ/GJS-500) с эпоксидным покрытием, что обеспечивает долговечность подземного узла в агрессивных грунтах.
Особенности конструкции для глубины 3 метра
- Составная конструкция: Гидрант не является монолитным. Над землей находится только обслуживаемая часть высотой 860 мм. Остальные 3 метра — это подземный стояк, соединяющий верхнюю часть с трубопроводом.
- Система разрыва (Break-away): Оснащен фланцевым соединением с разрывными болтами на уровне земли. В случае наезда автомобиля ломаются только болты, сохраняя герметичность клапана и целостность дорогостоящей подземной части и магистрали.
- Стабилизация штока: Учитывая длину штока (более 3,5 м с учетом надземной части), внутри колонны установлена система направляющих люнетов, исключающая вибрацию и изгиб вала при открытии воды.
- Автоматический дренаж: При полном закрытии гидранта система автоматически сливает воду из стояка, предотвращая размерзание конструкции зимой.
Технические характеристики
- Тип: Наземный, с разрывной частью (Type A).
- Материал корпуса: Чугун с шаровидным графитом (EN-GJS-500-7).
- Шток: Нержавеющая сталь (AISI 420 / 20Х13) с накатанной резьбой.
- Запирающий элемент: Поршень, полностью вулканизированный EPDM (антибактериальная резина).
- Покрытие: Эпоксидное порошковое, толщина min 250 мкм (RAL 3000).
| Параметр | Значение |
|---|---|
| Модель | PGN-A.02 DN80/100 |
| Глубина заложения (L) | 3000 мм |
| Высота надземной части (H) | 860 мм |
| Полная высота изделия | ~3860 мм |
| Рабочее давление | 16 бар (PN16) |
| Подключение к рукавам | 2 гайки ГМ-80 (Богданова) |
| Фланцевое соединение | DN 80 / DN 100 (по запросу) |
| Вес | ~150-165 кг (в зависимости от комплектации) |
Часто задаваемые вопросы (FAQ)
Что означает маркировка H-3.0, если гидрант невысокий?
Маркировка H-3.0 указывает на глубину заложения (L). Это расстояние от уровня земли до трубы водопровода. Сам гидрант состоит из двух частей: подземной (3000 мм) и надземной колонки фиксированной высоты (860 мм). Общая длина изделия составляет почти 4 метра.
Нужна ли спецтехника для установки и бетонный упор?
Да. Вес гидранта в сборе превышает 150 кг, а длина делает ручной монтаж невозможным без риска повреждения резьбы или покрытия. Установка требует манипулятора. Под колено (основание) обязательно заливается массивный бетонный упор для предотвращения сдвига трубы при скачках давления.
Как подключить пожарные рукава к гидранту?
На верхней части (колонке) штатно установлены две муфтовые головки ГМ-80 (Гайка Богданова 80 мм). Это стандарт для пожарной техники в странах СНГ, дополнительные переходники не требуются.
Что произойдет, если автомобиль собьет гидрант?
Модель PGN-A.02 оснащена системой разрыва (Break-away). При ударе ломаются специальные "ослабленные" болты на уровне земли. Надземная часть падает, но клапан остается герметично закрытым. Фонтана воды не будет, а подземная часть и магистраль останутся целыми. Ремонт сводится к замене болтов.
Нужно ли раскапывать землю для ремонта уплотнений на глубине 3 метра?
Нет. Конструкция позволяет извлечь весь внутренний запорный механизм (шток, поршень, уплотнения) через верхнюю крышку колонки. Обслуживание, замена резиновых прокладок или поршня производится с поверхности земли без проведения земляных работ.
