Противопожарная муфта: почему ПВХ-трубы становятся "трассой" для огня и как это остановить

Критическая уязвимость: почему пластик - это "дыра" в безопасности здания

В современном капитальном строительстве применение полимерных материалов (PVC-U, PE, PP, ABS) для инженерных сетей является технологическим стандартом. Однако наши инженеры-консультанты по техническому надзору подчеркивают: каждый узел, где пластиковая труба пересекает перекрытие, является стратегической зоной риска. Физика процесса неумолима: когда температура достигает 180 °C, большинство полимеров теряет структурную целостность, плавится и выгорает, образуя сквозное отверстие в капитальной конструкции.

Консультативное заключение: "И что с того?" Без надлежащей огнезащиты обычный канализационный стояк во время пожара становится "технологическим дымоходом". В многоэтажных объектах (класса последствий СС2) это вызывает реактивный "эффект тяги". Отсутствие муфты фактически сводит на нет огнестойкость перекрытия (REI), из-за чего токсичные газы и продукты пиролиза за считанные секунды распространяются на верхние этажи. Даже самая прочная монолитная плита не защитит здание, если в ней будут оставаться такие "пробоины".

Метафора эксперта. Представьте современный дом как подводную лодку. Его стальные переборки (перекрытия) рассчитаны на колоссальное давление, но в них вмонтированы тонкие пластиковые "соломинки". Если хотя бы одна из них плавится, весь отсек мгновенно теряет герметичность. Пластиковые трубы без муфт - это именно те слабые звенья, которые ставят под угрозу живучесть всей "субмарины". Опыт специалистов компании "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" свидетельствует: игнорирование этих мелких узлов является главной причиной вертикального распространения огня в новостройках.

Физика терморасширения: как работает "автоматический жгут"

Пассивная огнезащита основывается на принципе управляемой термической реакции. Противопожарная муфта (или манжета) - это прецизионное инженерное устройство, основным рабочим элементом которого является терморасширяющаяся вкладка на основе графита.

Алгоритм срабатывания:

• Инициация: в случае пожара термоактивный материал реагирует на повышение температуры в диапазоне 140-180 °C.
• Экспансия: во вкладке начинается химическая реакция терморасширения, увеличивая ее объем в 10-50 раз.
• Механическое блокирование: поскольку стальной корпус муфты ограничивает расширение наружу, он направляет всю энергию внутрь, герметично передавливая размягченную пластиковую трубу.
• Формирование барьера: образуется плотная огнеупорная пробка (пенококс), которая восстанавливает целостность перекрытия и выдерживает прямое воздействие огня до 180 минут (EI 180).

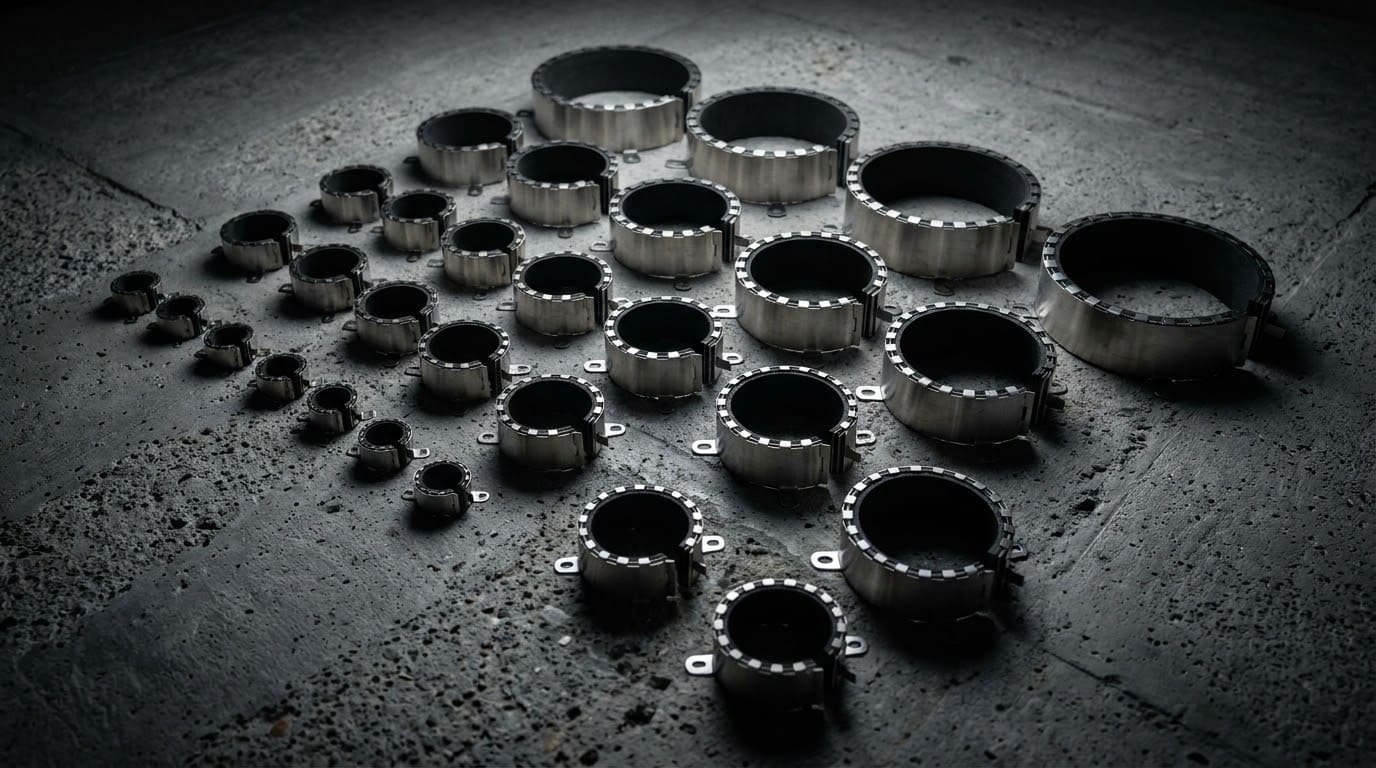

Экспертная оценка: скорость реакции - это критический фактор. Муфта действует как медицинский жгут, который автоматически пережимает артерию коммуникаций, останавливая "кровотечение" пламени. В ассортименте компании "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" есть решения для труб диаметром от 15 мм до 160 мм. Это позволяет защитить любой узел: от тонких линий водоснабжения до магистральных стояков.

Правовое поле: требования ДБН и контроль ДСНС

Для объектов гражданского и промышленного строительства защита инженерных проходок является строгим нормативным требованием, а не опцией.

Основная нормативная база:

• ДБН В.1.1-7:2016 "Пожежна безпека об'єктів будівництва": определяет обязательность защиты мест пересечения противопожарных преград.
• ДБН В.2.5-64:2012 "Внутрішній водопровід та каналізація": содержит прямое требование по установке огнезащитных муфт на полимерных трубах (п. 19.8).
• ДСТУ-Н Б В.2.5-40:2009: ключевой стандарт, регламентирующий проектирование и монтаж сетей из полимерных труб, в частности требования к огнезащитным гильзам.
• ДСТУ EN 1366-3:2021: методика испытаний, которой должны соответствовать все сертифицированные муфты.

Кейс-стади: объект класса СС2 (г. Винница)

При рассмотрении проекта экспертизы (например, новостройки на ул. 600-летия в Виннице) становится понятно, что для 10-этажных домов с подземным паркингом технический надзор требует предела огнестойкости REI 150 для стен лестничных клеток и REI 60 для междуэтажных перекрытий. Без сертифицированных муфт, прошедших испытания по ДСТУ EN 1366-3, такой объект не пройдет пожарного аудита. Юридически здание без муфт приравнивают к аварийному, как автомобиль без тормозов.

Выбор и применение: почему сертификация важнее цены

На рынке важно различать муфты и манжеты. Использование несертифицированных гильз - это создание иллюзии защиты.

Сравнительный анализ технических решений:

Совет консультанта: экономия на муфте - это инвестиция в будущие убытки. Профессиональный монтаж от специалистов компании "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" гарантирует надежную фиксацию к различным типам оснований (монолит, кирпич). Это критически важно, чтобы муфту не "выбило" избыточным давлением газов во время терморасширения.

Стратегический вывод и алгоритм действий

Противопожарная муфта - это небольшая деталь, на которой держится вся стратегия пассивной защиты здания. В масштабах сметы ее стоимость мизерная, но отсутствие сводит на нет миллионные инвестиции в безопасность.

Резюме преимуществ профессиональных решений:

• Локализация: пожар остается в пределах одного помещения или этажа.
• Легитимность: отсутствие претензий от органов контроля ДСНС и страховых компаний.
• Надежность: срок эксплуатации соответствует жизненному циклу здания (до 100 лет для класса последствий СС2).

Защитите свои коммуникации уже сегодня. Как эксперты мы поможем интегрировать правильные узлы проходок в ваш проект. Обращайтесь в компанию "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ", чтобы рассчитать защиту объекта и заказать поставку сертифицированного оборудования.

Часто задаваемые вопросы о противопожарных муфтах для пластиковых труб

Почему пластиковые трубы являются критической уязвимостью для пожарной безопасности здания?

Пластиковые коммуникации при температуре 180 °C плавятся и выгорают, образуя сквозные отверстия в перекрытиях, через которые огонь и токсичные газы распространяются на верхние этажи. Без надлежащей защиты обычный канализационный стояк превращается в "технологический дымоход", что создает реактивный эффект тяги и сводит на нет огнестойкость капитальных конструкций.

Как именно противопожарная муфта останавливает распространение огня через пластиковую трубу?

Принцип действия муфты основан на терморасширении графитовой вкладки, которая при нагревании до 140-180 °C увеличивает свой объем в 10-50 раз. Поскольку стальной корпус не дает материалу расширяться наружу, он герметично передавливает размягченную трубу и образует огнеупорную пробку (пенококс), которая сдерживает пламя до 240 минут (EI 240).

Какие требования ДБН регламентируют установку огнезащитных муфт в Украине?

Обязанность защищать места пересечения противопожарных преград пластиковыми трубами закреплена в ДБН В.1.1-7:2016 и п. 19.8 ДБН В.2.5-64:2012. Оборудование также должно соответствовать требованиям стандарта ДСТУ-Н Б В.2.5-40:2009 и проходить испытания по методике ДСТУ EN 1366-3:2021.

Почему нельзя использовать обычные стальные гильзы вместо сертифицированных противопожарных муфт?

Обычная стальная гильза обладает высокой теплопроводностью и лишена термоактивного слоя. Поэтому она просто передает жар внутрь, что ускоряет плавление трубы и оставляет проход для огня открытым. Профессиональные решения гарантируют полную герметизацию узла, а это критическое условие для прохождения пожарного аудита объектов класса последствий СС2.

Какие основные преимущества установки профессиональных противопожарных манжет на объекте?

Использование сертифицированных муфт гарантирует локализацию пожара в пределах одного помещения и полную легитимность здания перед органами контроля ДСНС и страховыми компаниями. Эксперты компании "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" подчеркивают: срок эксплуатации таких решений соответствует жизненному циклу здания, что обеспечивает надежную пассивную защиту на десятилетия.
