Манометр на огнетушителе: применение и назначение

Индикатор давления (манометр) – это специальный показывающий прибор, который позволяет визуально контролировать величину давления вытесняющего газа в огнетушителе.

Где устанавливается

Все перезаряжаемые огнетушители закачного типа (кроме газовых) должны быть оснащены индикатором давления (манометром), показывающим наличие давления вытесняющего газа в огнетушителе и позволяющим оценить его величину.

Значение максимального давления на шкале индикатора давления должно составлять 150% – 250% номинального давления зарядки при температуре (20±5) °С.

Индикатор давления должен иметь сопроводительные документы, подтверждающие соответствие его параметров требованиям технических документов на огнетушитель.

Вытесняющий газ и давление

В качестве вытесняющего газа для зарядки в огнетушители закачного типа и в баллоны высокого давления допускается применять:

• воздух,
• азот,
• аргон,
• жидкую двуокись углерода,
• гелий или их смеси.

Азот, аргон и двуокись углерода должны быть не ниже первого сорта. Содержание водяных паров в газах (при 20 °С), используемых для зарядки газовых баллонов и закачных огнетушителей (кроме водного, воздушно-эмульсионного и воздушно-пенного).

Рабочее давление – это давление вытесняющего газа в заряженном огнетушителе, необходимое для выхода огнетушащего вещества с параметрами, значения которых определены нормативным документом.

Максимальное рабочее давление – наибольшее значение давления вытесняющего газа, которое устанавливается (перед началом выхода огнетушащего вещества) в заряженном огнетушителе, выдержанном не менее 24 ч при максимальной температуре его эксплуатации. Максимальное рабочее давление указывают в техническом документе как верхнее предельное значение рабочего давления.

Минимальное рабочее давление – наименьшее значение давления вытесняющего газа, которое устанавливается (перед началом выхода огнетушащего вещества) в заряженном огнетушителе, выдержанном не менее 24 ч при минимальной температуре эксплуатации. Минимальное рабочее давление указывают в техническом документе как нижнее предельное значение рабочего давления.

Какое давление должно быть в огнетушителе?

По величине рабочего давления огнетушители подразделяют на:

• низкого давления, где рабочее давление ≤ 2,5 МПа при температуре окружающей среды (20+2) °С;
• высокого давления, где рабочее давление > 2,5 МПа при температуре окружающей среды (20±2) °С.

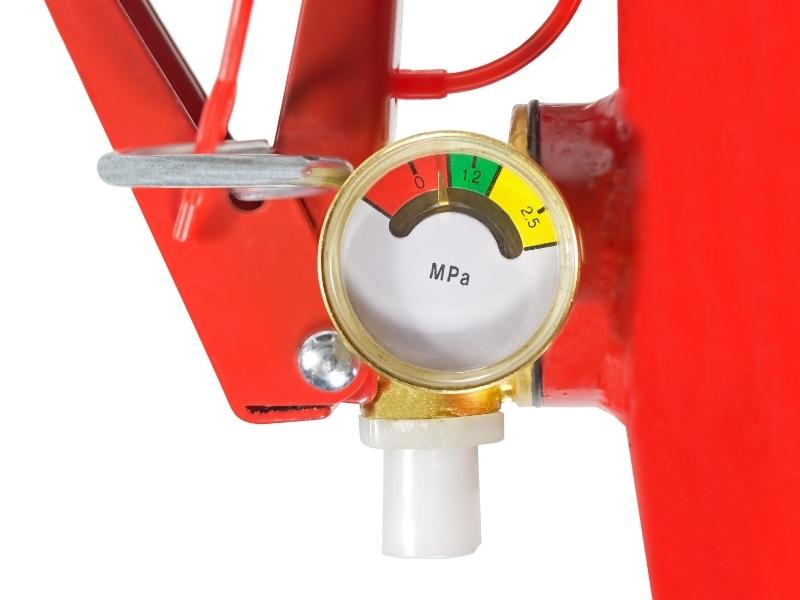

Зоны (показания) давлений

1. Зелёная зона манометра

Участок шкалы индикатора давления, указывающий диапазон рабочего давления огнетушителя (который установлен технической документацией на данный огнетушитель), должен быть окрашен в зеленый цвет.

2. Красная зона манометра

Участок шкалы индикатора давления вне диапазона рабочего давления, обозначающий пониженное давление, должен быть окрашен в красный цвет.

3. Жёлтая зона манометра

Участок шкалы индикатора давления вне диапазона рабочего давления, обозначающий повышенное давление, должен быть окрашен в красный или иной (кроме зеленого) цвет (пример на изображении выше – жёлтая зона).

Нулевое значение – это номинальное значение или минимальное и максимальное значения рабочего давления должны быть указаны на шкале индикатора отметками с цифрами.

Для закачных огнетушителей, оснащенных индикатором давления, утечку вытесняющего газа допускается контролировать положением стрелки индикатора давления, которая должна находиться в зеленом секторе шкалы.

Требования

Требования и рекомендации технической документации на огнетушитель при контроле показаний манометра:

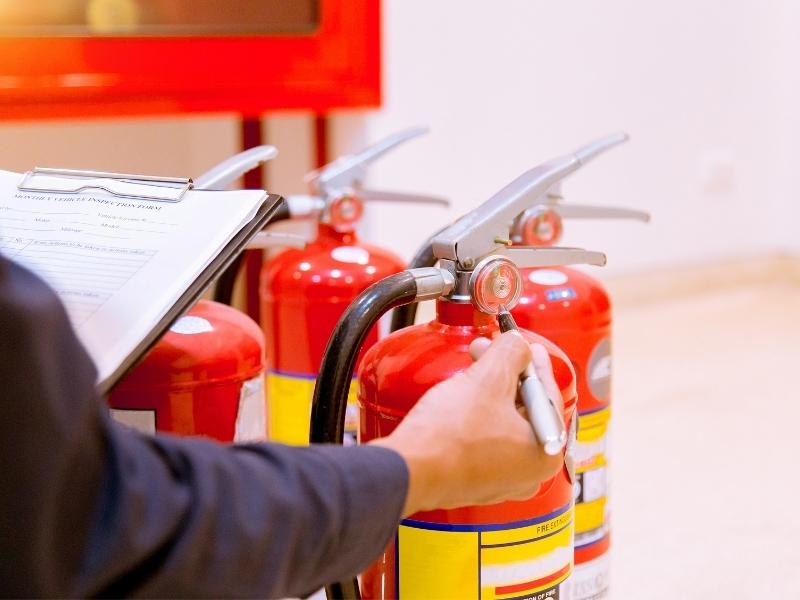

Перед введением огнетушителя в эксплуатацию и при периодическом (ежеквартальном) обслуживании необходимо контролировать давление в корпусе закачного огнетушителя или в газовом баллоне (если он расположен снаружи и оснащен манометром или индикатором давления).

При эксплуатации огнетушителя необходимо контролировать и исправность самого манометра или индикатора давления (если он предусмотрен конструкцией огнетушителя). Запрещается эксплуатировать огнетушитель при неисправности индикатора давления.

Требуется соблюдать указания технической документации на огнетушитель, которые должны включать в себя и требования по контролю давления в огнетушителе, а также могут содержать рекомендации по поддержанию или созданию нормативного давления (в том числе при перезарядке)..

Какое давление выдерживает баллон при испытаниях ?

Корпус огнетушителя низкого давления при испытании на разрушение должен в течение 60 с выдерживать давление, соответствующее значению > в 2,7 раза максимального рабочего давления (но не менее 5,5 Мпа).
