Противопожарные муфты: как остановить огонь в канализационном стояке
Почему ваш "безопасный" дом - это "дымоход"
Современное строительство предполагает использование термопластичных коммуникаций (полипропилен, ПВХ). Они обеспечивают быстрый монтаж и долговечность. С точки зрения инженерной безопасности каждая такая труба, проходящая через межэтажное перекрытие, является потенциальным каналом распространения катастрофы.
При пожаре температура достигает 120-150 °C, пластик плавится, оставляя сквозное отверстие в бетонной плите. В этот момент срабатывает физика "печной трубы": возникает мощный эффект вертикальной тяги.
Огонь и токсичные продукты горения мгновенно поднимаются вверх, игнорируя противопожарные двери и капитальные стены. Инженеры ООО "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ", я часто видят одну и ту же ошибку: владельцы недвижимости воспринимают узлы пересечения труб как второстепенный элемент.
Без надлежащей герметизации этих точек любая концепция огнезащиты объекта теряет смысл. Требуется технологический барьер, способный автономно отсечь огонь в первые минуты возгорания.

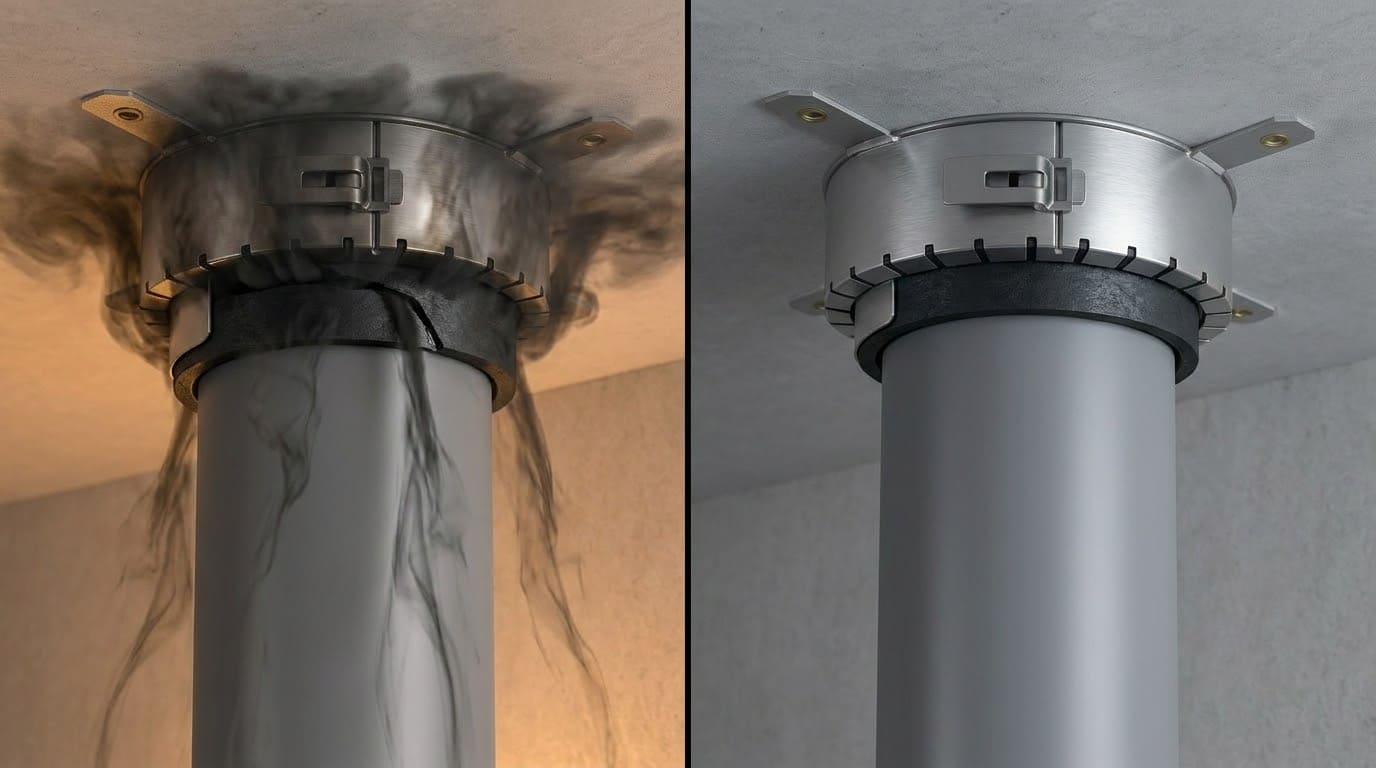

Что такое противопожарная муфта и как она работает

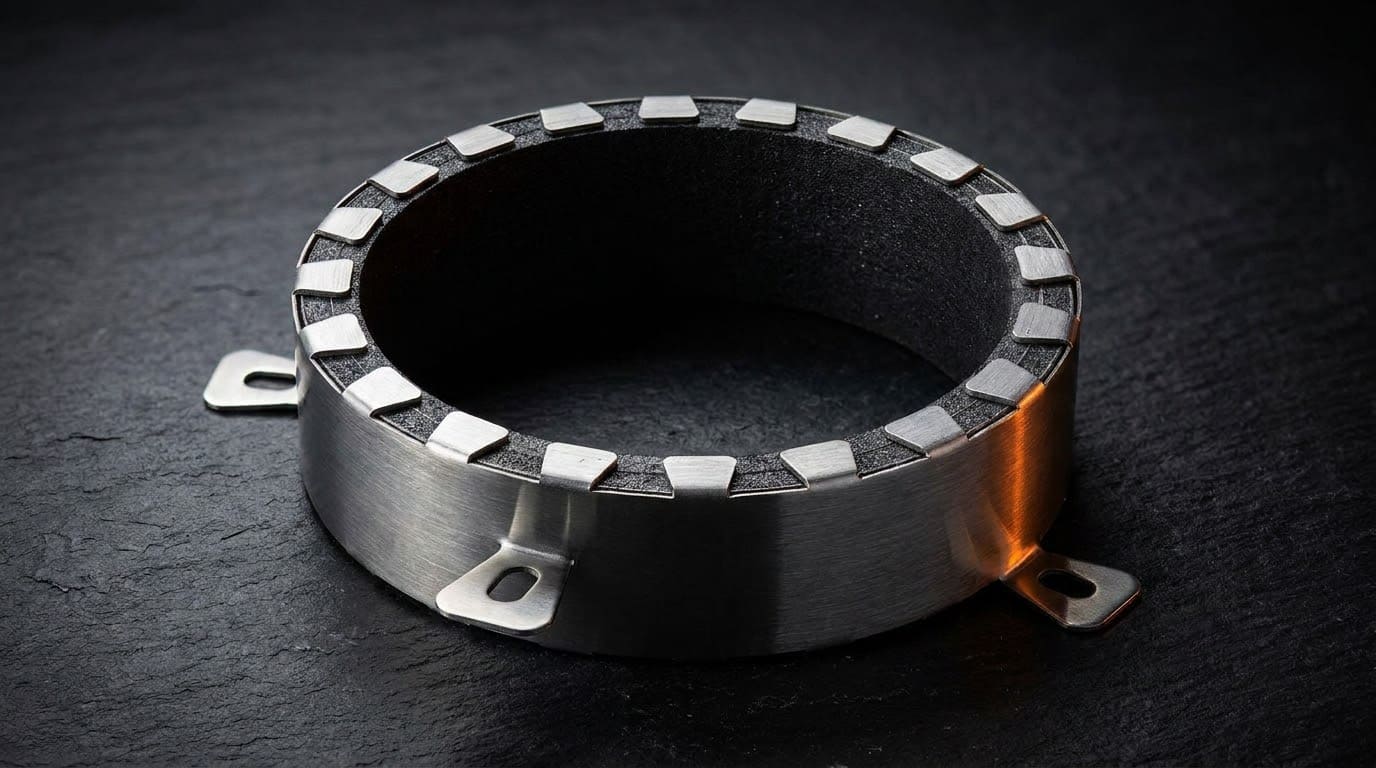

В инженерной практике противопожарную муфту рассматривают как критический элемент пассивной огнезащиты. Это не просто стальное кольцо, а сложное устройство автоматической герметизации.
Механизм работы муфты основан на физико-химических свойствах терморасширяющегося вкладыша:
- Реакция на нагрев: Основа вкладыша - графитовая композиция, которая при температуре 150-180 °C начинает вспучиваться. Коэффициент расширения составляет от 10 до 50 раз.
- Механическое давление: Расширяясь внутри прочного металлического корпуса, материал создает высокое давление. Он механически пережимает пластиковую трубу, размягченную под действием жара.
- Формирование "кокса": В течение 1-5 минут материал образует плотную огнеупорную пробку. Она работает как "умный клапан", полностью блокирующий проход для пламени и дыма.
Продукция из ассортимента ООО "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" проходит жесткую сертификацию. Это гарантирует создание надежного огнеупорного барьера именно в тот момент, когда конструкционная целостность трубы равна нулю.
Требования законодательства Украины: ДБН и ДСТУ
Для застройщика и владельца здания соблюдение норм - это стратегическое управление рисками и требование статьи 55 Кодекса гражданской защиты Украины. Ключевые регуляторные ориентиры:
- ДБН В.1.1-7:2016: Устанавливает, что предел огнестойкости узла прохода инженерных сетей должен быть не меньше предела огнестойкости самого перекрытия. Для многоэтажных зданий это обычно стандарт EI 60.
- ДСТУ EN 1366-3:2018: Определяет методику испытаний этих уплотнений.
- Концепция EI: E (Integrity) - способность узла сдерживать огонь и газы; I (Insulation) - способность предотвращать нагрев с противоположной стороны. Муфта EI 60 гарантирует защиту в течение часа.
Важное замечание инженера: Сама муфта - лишь часть системы. Согласно ДБН, технологический зазор между трубой и перекрытием необходимо герметично заполнить негорючими материалами - минеральной ватой и специальными огнестойкими мастиками.
Только в таком сочетании узел считается завершенным. Это критическое условие для успешных проверок ДСНС и получения страхового полиса на объект.
Чек-лист: ошибки монтажа и выбора
Даже сертифицированная муфта не сработает при установке без понимания физики процесса. Основные ошибки, которые постоянно выявляют специалисты ООО "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ":
- Использование монтажной пены: Худший сценарий. Обычная пена (Г3-Г4) горит и становится "фитилем", ускоряющим разрушение узла.
- Пластиковые дюбели: Недопустимая ошибка. Полимерный дюбель теряет структурную целостность уже при ~100 °C. Муфта отпадет от перекрытия до того, как графитовый вкладыш достигнет порога активации в 150 °C. Используйте только стальные анкеры.
- Несоответствие диаметра: Люфт между трубой и внутренней стенкой вкладыша более 2-3 мм критически снижает скорость герметизации. Муфту подбирают с точностью до миллиметра под внешний диаметр стояка.
- Самодельные изделия: Отсутствие сертификата соответствия ДСТУ означает, что состав графитовой смеси не проверен. Она может не расшириться в нужный момент.
Экономика безопасности: цена спокойствия
С точки зрения финансового директора застройщика противопожарная муфта - это страхование с минимальным взносом.
- Сравнение затрат: Стоимость одной муфты составляет 150-800 грн. Прямые убытки от пожара (очистка поверхностей от копоти, замена оплавленных коммуникаций, восстановление бетонных перекрытий) достигают сотен тысяч.
- Стратегическая выгода: Наличие муфт предотвращает штрафы ДСНС и является базовым требованием для ввода здания в эксплуатацию.
Мой профессиональный слоган: "Муфта за 200 грн защищает инвестицию в 200 миллионов". Экономия на мелочах в пассивной огнещите - сознательный риск потерять весь актив.
Инвестиция в жизнь
Противопожарная муфта - автономный механизм. Она не зависит от извещателей, не требует электропитания и технического обслуживания. Она работает 24/7, превращая потенциальный "дымоход" в непреодолимый барьер для огня.
Для выбора сертифицированного оборудования и технического аудита узлов прохода коммуникаций обращайтесь в ООО "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ".
КОНТАКТНАЯ ИНФОРМАЦИЯ ООО "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ"
Телефоны для консультаций и заказов:
(050) 351-17-83
(067) 504-08-60
Мессенджеры (Viber, Telegram, WhatsApp) - для вопросов, фото объектов и быстрых заказов:
+38 (067) 460-56-76
E-mail (для официальных запросов, тендеров и смет):
zakaz@fireunion.com.ua
Адрес (офис и склад):
г. Киев, ул. Николая Василенко, 1
Частые вопросы о противопожарных муфтах
Почему пластиковые канализационные трубы опасны при пожаре?
Современные пластиковые трубы (полипропилен, ПВХ) при нагревании до 120-150 °C плавятся, создавая сквозное отверстие в межэтажном перекрытии. Возникает эффект "печной трубы": огонь и токсичные продукты горения мгновенно распространяются на другие этажи, минуя противопожарные двери и капитальные стены.
Что такое противопожарная муфта и каков принцип ее действия?
Это устройство пассивной огнезащиты, автоматически герметизирующее место прохода трубы через перекрытие. При температуре 150-180 °C внутренний графитовый вкладыш муфты вспучивается. Создается высокое давление, которое механически пережимает размягченную трубу и формирует плотную огнеупорную пробку, блокирующую путь огню и дыму.
Каким нормативным требованиям в Украине должны отвечать противопожарные муфты?
Требования базируются на Кодексе гражданской защиты Украины, ДБН В.1.1-7:2016 и ДСТУ EN 1366-3:2018. Главный критерий - предел огнестойкости узла (стандарт EI 60 для многоэтажных зданий), который должен быть равен огнестойкости самого перекрытия или превышать ее.
Как правильно подготовить узел прохода трубы согласно нормам ДБН?
Кроме установки самой муфты, технологический зазор между трубой и конструкцией перекрытия необходимо герметично заполнить негорючими материалами - минеральной ватой и специальными огнестойкими мастиками.
Каких ошибок следует избегать при монтаже противопожарных муфт?
Категорически запрещено использовать горючую монтажную пену и пластиковые дюбели, теряющие прочность при нагревании. Их нужно заменить на стальные анкеры. Критически важно подбирать муфту точно по внешнему диаметру стояка и использовать только сертифицированные изделия, прошедшие испытания по ДСТУ.
Требуют ли противопожарные муфты технического обслуживания?
Нет, это полностью автономный механизм пассивной защиты. Он не требует электропитания, подключения к извещателям или периодического сервисного обслуживания. Система срабатывает исключительно под действием высокой температуры пожара.
