Противопожарные муфты: классификация EI, требования ДБН и нормы монтажа в Украине

Противопожарные муфты: расшифровка EI30-EI180 и как выбрать защиту, которую одобрит ДСНС

Коммуникационные узлы как скрытые угрозы целостности здания

В стратегии пассивной огнезащиты современных сооружений особое внимание уделяют местам пересечения инженерных коммуникаций с ограждающими конструкциями. Хотя стены и межэтажные перекрытия (согласно терминологии ДБН В.1.1-7:2016 - противопожарные преграды) проектируют с высоким пределом огнестойкости, они мгновенно теряют свою эффективность при прокладке пластиковых труб.

Полимерные материалы (ПВХ, полипропилен, полиэтилен) во время пожара становятся самым слабым звеном. Под действием высоких температур пластик быстро плавится, оставляя после себя сквозное отверстие. Это превращает коммуникационный проход в своеобразную "скоростную трассу" для распространения пламени и токсичных газов между этажами.

Какими бы прочными ни были ваши стены, незащищенная труба подобна открытой форточке во время ливня. Противопожарная муфта в этой системе действует как автоматический засов, герметизирующий отверстие в момент разрушения трубы. Опираясь на опыт инженеров компании "ПОЖАРНАЯ БЕЗОПАСНОСТЬ УКРАИНЫ", мы утверждаем: отсутствие муфт в узлах пересечения - это гарантированное предписание от ДСНС и критический риск для всего сооружения.

Азбука огнестойкости: глубокий анализ показателей E и I

Эффективность пассивной защиты в Украине регламентирует стандарт ДСТУ EN 1366-3, который требует от изделий четкого соответствия двум ключевым параметрам:

• E (Целостность): способность муфты сдерживать прорыв пламени и горячих газов на противоположную сторону преграды. Маркировка "E" гарантирует, что в узле не образуются сквозные трещины, через которые огонь сможет преодолеть барьер.
• I (Теплоизоляция): способность ограничить передачу тепла. Муфта не должна допускать нагрева поверхности с противоположной стороны до температур, которые вызовут самовозгорание материалов в соседнем помещении.

Представьте это как "охранника на входе": показатель "E" - это сила, с которой охранник держит дверь перед врагом (огнем), а "I" - это показатель того, что сам охранник не нагреется настолько, чтобы от него вспыхнули шторы внутри комнаты.

Цифровой индекс (30, 60, 120, 180) - это время в минутах, в течение которого муфта сохраняет эти свойства. Компания "ПОЖАРНАЯ БЕЗОПАСНОСТЬ УКРАИНЫ" предлагает только сертифицированные по ДСТУ EN 1366-3 решения, прошедшие реальные огневые испытания.

Классификация уровней защиты: от EI30 до EI180 по требованиям ДБН

Выбор класса огнестойкости - это не вопрос вкуса, а требование ДБН В.1.1-7:2016, основанное на функциональном назначении объекта и его пожарной нагрузке.

Стратегический совет: важно придерживаться "золотой середины". Установка EI 180 там, где нормы требуют EI 30, удорожает проект на 200-300% без реальной необходимости. И наоборот: экономия и установка EI 30 в серверной приведет к отказу ДСНС в приемке объекта в эксплуатацию и к юридической ответственности владельца.

Физика спасения: почему терморасширяющаяся вставка безальтернативна

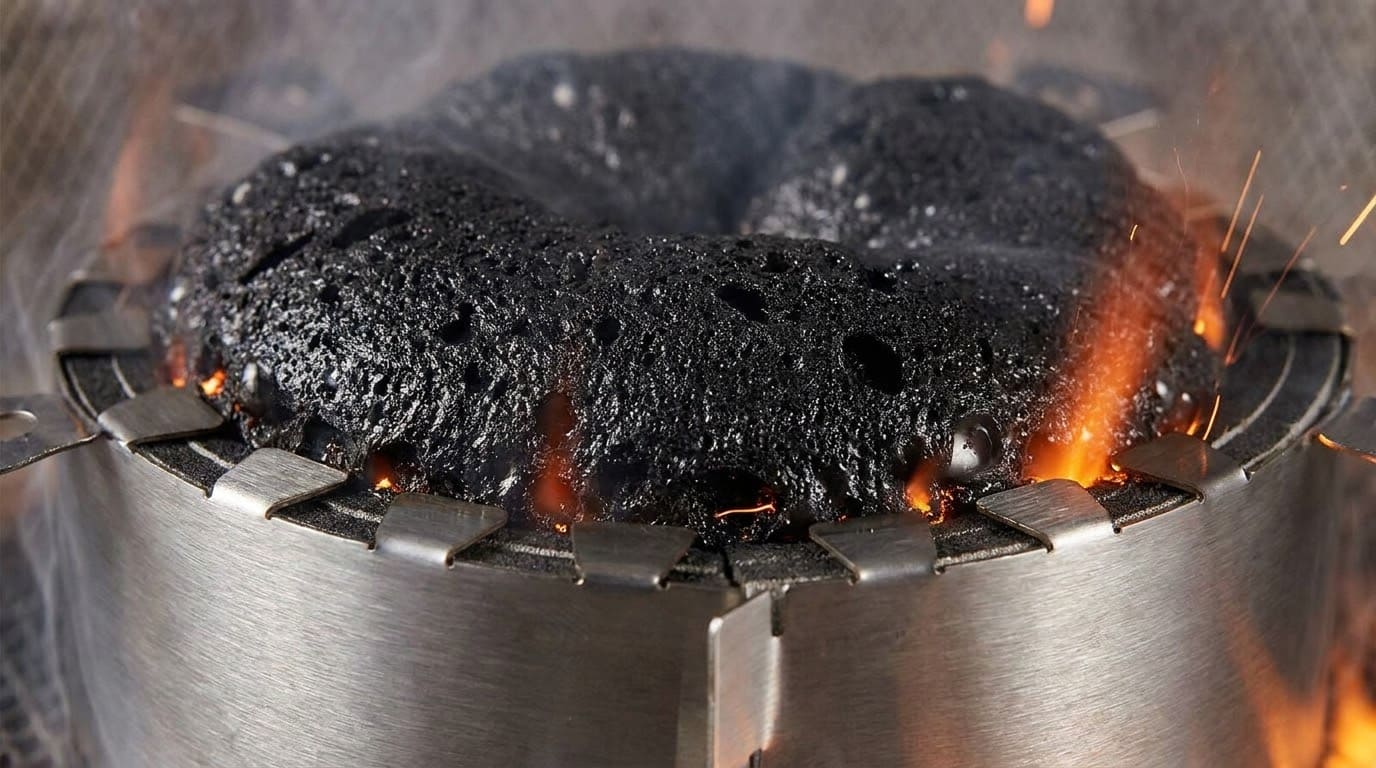

Профессиональная муфта - это не просто металлическое кольцо, а высокотехнологичное устройство, работа которого основана на физических свойствах вспучивающегося графита.

Когда температура достигает 150°C (пластиковая труба начинает плавиться и терять форму), графитовая вставка срабатывает. Она мгновенно увеличивается в объеме в 10-60 раз, образуя плотную огнеупорную пробку - пенококс. Это напоминает действие "змеи-удава", которая молниеносно сжимает огонь в своих объятиях, полностью герметизируя проход.

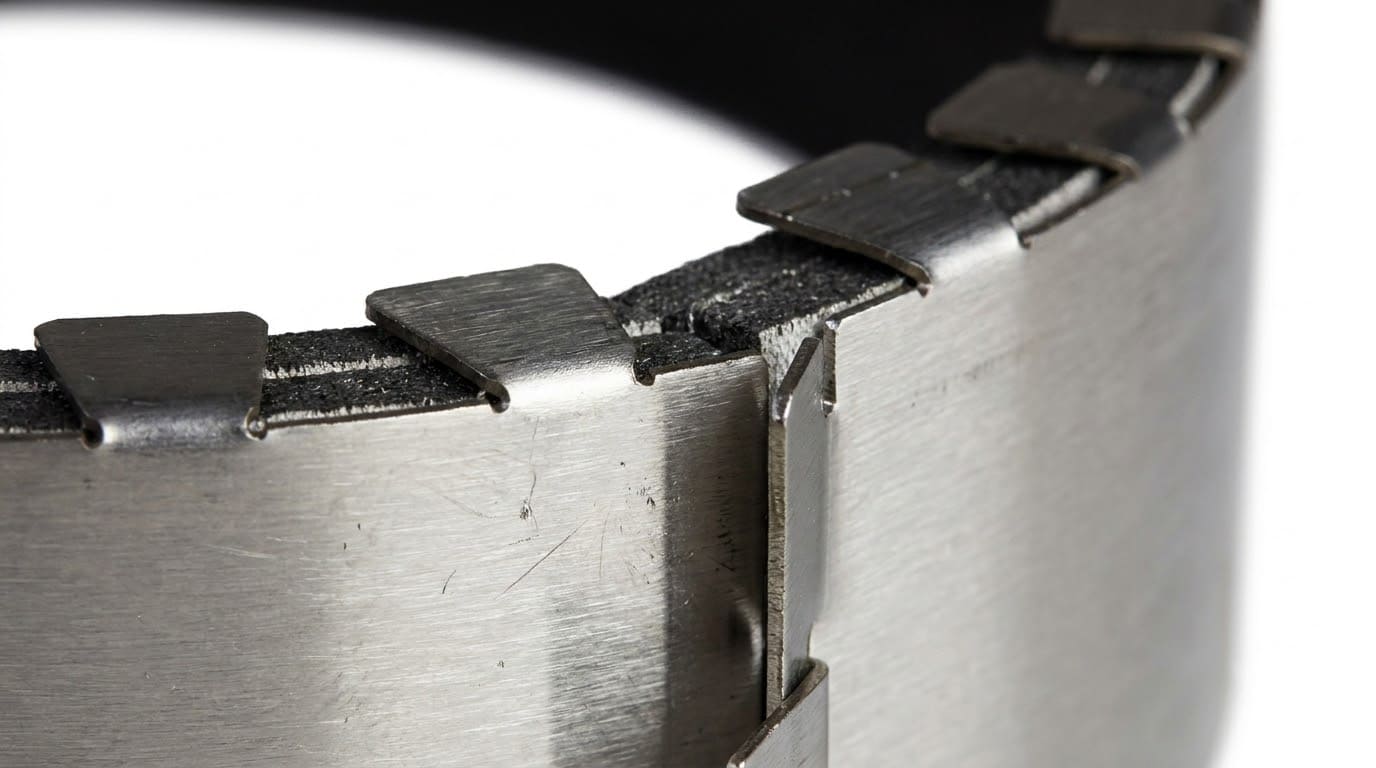

Стальной корпус (толщиной 0,5-2 мм) с загнутыми внутрь зубцами-ограничителями выполняет функцию направляющей: он заставляет графит расширяться именно внутрь трубы, а не наружу. Такая защита чрезвычайно долговечна - графит сохраняет свои свойства в течение 30-50 лет.

Эксплуатация и контроль: как гарантировать успешную приемку объекта ДСНС

Даже совершенная физика "удава" будет бесполезной в случае неправильного монтажа. Согласно приказу МВС № 1417 (Правила пожарной безопасности в Украине), ответственность за состояние средств защиты несет руководитель объекта.

Экспертные советы по монтажу и соблюдению нормативных требований:

• Выбор крепежа: используйте исключительно металлические дюбели. Пластиковые аналоги расплавятся раньше, чем муфта успеет сработать, и она просто упадет с трубы.
• Альтернативный метод: разрешено монтировать муфты на канализационных стояках с заглублением корпуса на 10-15 мм в цементный раствор. При этом "ушки" кронштейнов следует разогнуть под углом 45° для более надежного анкерования.
• Подгонка размера: если диаметр трубы меньше муфты, корпус и вставку можно подрезать ножницами по металлу до плотного прилегания.
• Маркировка: каждая муфта должна иметь металлическую маркировочную табличку или этикетку с указанным пределом огнестойкости (например, EI 180). Это позволяет инспектору ДСНС идентифицировать защиту без демонтажа.

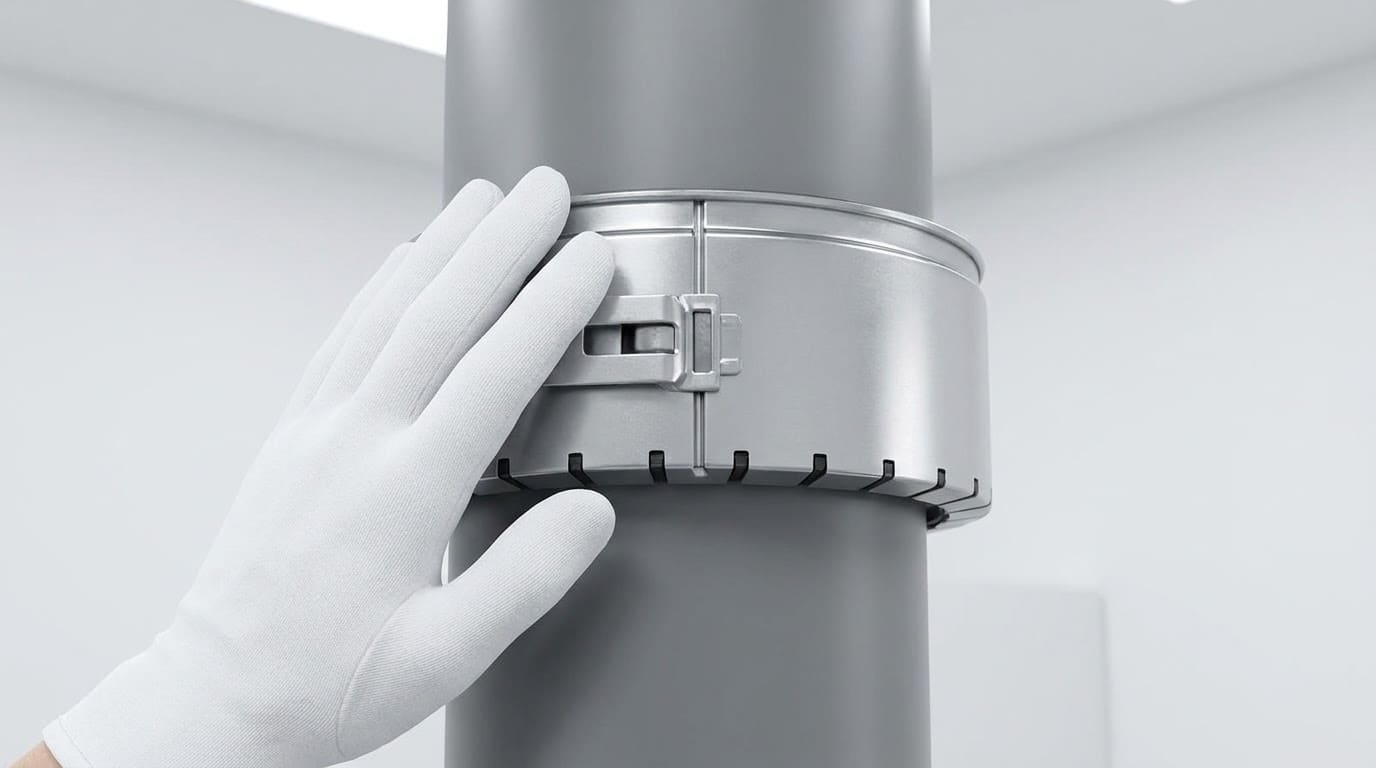

Режим обслуживания:

• Журнал технического надзора: результаты ежегодного визуального осмотра (отсутствие коррозии, целостность хомутов) необходимо фиксировать в Журнале эксплуатации систем противопожарной защиты.
• Документация: для ДСНС обязательным является наличие сертификата соответствия и акта проверки качества монтажа.

Выводы

Противопожарные муфты - это фундамент пассивной безопасности. Выбор правильной маркировки от EI 30 до EI 180 - это не формальность, а гарантия того, что огонь останется локализованным, а люди получат время на эвакуацию.

Для полного соответствия требованиям ДБН и Кодекса гражданской защиты обращайтесь к профессионалам. Компания "ПОЖАРНАЯ БЕЗОПАСНОСТЬ УКРАИНЫ" обеспечит ваш объект сертифицированным оборудованием с полным пакетом разрешительной документации.

Заказывайте сертифицированные муфты и профессиональный монтаж в нашем каталоге - защитите свой бизнес в соответствии с законом.

Частые вопросы о противопожарных муфтах и их огнестойкости

Зачем нужны противопожарные муфты на инженерных коммуникациях?

Противопожарные муфты предназначены для герметизации мест пересечения стен и перекрытий пластиковыми трубами, что предотвращает распространение огня и токсичных газов между этажами. Поскольку полимерные материалы быстро плавятся при пожаре, муфта действует как автоматический засов, заполняющий образовавшееся отверстие в противопожарной преграде.

Что означают показатели E и I в маркировке противопожарных муфт?

Показатель E (целостность) отражает способность муфты сдерживать прорыв пламени и газов, а показатель I (теплоизоляция) указывает на ограничение передачи тепла, чтобы поверхность с противоположной стороны не вызвала возгорания материалов в соседнем помещении. Цифровой индекс (например, 30, 60, 180) указывает на время в минутах, в течение которого изделие сохраняет эти защитные свойства согласно ДСТУ EN 1366-3.

Как выбрать необходимый класс огнестойкости муфты от EI30 до EI180?

Выбор класса огнестойкости основывается на требованиях ДБН В.1.1-7:2016 и назначении объекта: EI 30 используют для офисов, EI 60 - для жилых домов, EI 120 - для ТРЦ и складов, а EI 180 - для серверных и промышленных объектов. Установка муфты с более низким показателем, чем требуют нормы, приведет к отказу ДСНС в приемке объекта в эксплуатацию.

Благодаря какому механизму муфта блокирует распространение огня через пластиковую трубу?

Защита срабатывает благодаря терморасширяющейся вставке на основе вспучивающегося графита. Когда температура достигает 150°C, вставка увеличивается в объеме до 60 раз. Этот материал образует плотную огнеупорную пробку (пенококс), которая под давлением стального корпуса полностью герметизирует отверстие, оставшееся после разрушения трубы.

Какие основные требования к монтажу противопожарных муфт в Украине?

Для монтажа необходимо использовать исключительно металлические дюбели, так как пластиковые крепления расплавятся раньше, чем муфта успеет сработать. Также разрешено монтировать муфты с заглублением корпуса в цементный раствор на 10-15 мм, а каждая установленная муфта обязательно должна иметь маркировочную табличку, чтобы инспектор ДСНС мог ее идентифицировать.

Как осуществлять эксплуатационный контроль за состоянием установленных муфт?

Согласно приказу МВС № 1417, ответственность за состояние средств защиты несет руководитель объекта, который должен обеспечить ежегодный визуальный осмотр изделий. Результаты проверки целостности корпусов и хомутов необходимо фиксировать в Журнале эксплуатации систем противопожарной защиты.

Какие документы необходимы для успешной приемки объекта представителями ДСНС?

Для подтверждения качества огнезащиты необходимо предоставить сертификат соответствия на муфты и акт проверки качества монтажа. Эти документы являются обязательными для доказательства соответствия объекта требованиям Кодекса гражданской защиты Украины.
