Противопожарная муфта: как интумесцентный материал "перекусывает" огонь и спасает здание

Компания "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" рассматривает противопожарную защиту не как набор устройств, а как систему управления критическими рисками. В современном строительстве пластиковые коммуникации - это "ахиллесова пята" архитектуры.

Без надлежащей защиты узлов прохождения труб сквозь стены и перекрытия даже самое технологичное здание превращается в структуру, пронизанную магистралями для распространения огня.

Архитектурная уязвимость: почему пластиковые коммуникации становятся "магистралями" для огня

Современные объекты насыщены полимерами: ПВХ, полиэтиленом (PE), полипропиленом (PP) и непластифицированным поливинилхлоридом (PVC-U). Именно PVC-U является стандартом для систем канализации, но все эти материалы имеют общий изъян - низкую температуру деструкции.

Технический анализ уязвимости:

• Термические пороги: трубы из PE теряют целостность при температуре 110 °C, из PP - при 160 °C. Во время реального пожара пластик плавится и выгорает за считанные минуты, оставляя в ограждающей конструкции сквозное отверстие.
• Экспоненциальный "эффект дымохода": в вертикальных стояках из-за разницы давления между этажами возникает мощная тяга. Огонь и токсичные газы не просто переходят на следующий уровень - их затягивает в отверстие, что обуславливает экспоненциальное ускорение распространения пожара.

По данным экспертного отдела компании "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ", до 70% случаев стремительного перехода огня между пожарными отсеками происходит именно из-за отсутствия или некачественного монтажа огнезащиты проходок. Осознание этой угрозы - это переход от формального к реальному комплаенсу.

Технология интумесценции: физика превращения материала в огнеупорный барьер

Противопожарная муфта - это "активный элемент пассивной защиты". Ее сердце - интумесцентная вкладка на основе модифицированного графита.

Физика процесса: как только температура достигает 150-180 °C, графит начинает термически расширяться. По техническим данным, материал увеличивает свой объем в 7-10 раз. В замкнутом пространстве стального корпуса это расширение создает колоссальное внутреннее давление, которое превращает графит в плотный слой пенококса.

Синергия конструкции: роль стального корпуса в механическом блокировании огня

Химического расширения вкладки недостаточно для остановки огня, если энергия расширения не имеет вектора. Именно здесь становится очевидным инженерное преимущество муфт каркасного (shell-type) типа, которые мы поставляем.

Механический вектор давления: оцинкованный стальной корпус муфты должен выдерживать давление в несколько атмосфер, возникающее при расширении графита. Корпус направляет всю энергию расширения внутрь, буквально пережимая размягченную пластиковую трубу до полного исчезновения просвета.

Преимущества усиленных решений от "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ":

• Целостность замков: в отличие от дешевых аналогов, наши корпуса оснащены усиленными замками-защелками, которые не может разомкнуть внутреннее давление пенококса.
• Направленная сила: для труб диаметром 110 мм и более мы рекомендуем исключительно муфты с жесткой обоймой, так как ленточные манжеты без внешнего каркаса не способны создать усилие, необходимое для полного перекрытия отверстия при высоких температурах.

Регуляторный лабиринт: требования ДБН и ДСНС как предохранитель правовых рисков

Для девелопера пожарная безопасность - это прежде всего Occupancy Permit Risk (риск задержки ввода в эксплуатацию). Один несертифицированный узел прохождения может стать причиной отказа в выдаче сертификата о принятии объекта в эксплуатацию.

Актуальное законодательство:

ДБН В.1.1-7:2016 (п. 6.20): требует, чтобы класс огнестойкости проходки (EI) был не ниже класса огнестойкости самой преграды.

Новый стандарт: вместо устаревшего ДСТУ Б В.1.1-8:2003 вступил в силу ДСТУ EN 1366-3:2021. Это критически важно, так как старый стандарт допускал испытания с "закрытым" концом трубы (с применением минеральной ваты), что не соответствует реальным условиям пожара.

Экспертный анализ конфигураций (U/U vs U/C):

• U/C (Capped): для систем отопления, где концы труб закрыты радиаторами.
• U/U (Uncapped): для вентилируемых канализационных стояков (фановых труб). Здесь воздух циркулирует свободно, создавая максимальную конвекцию.

Предостережение: применение муфт с сертификатом U/C для систем U/U является юридическим нарушением, что влечет аннулирование сертификата соответствия объекта и создает реальную угрозу жизни.

Опровержение дилетантских подходов: почему цементирование не заменяет муфты

Мы часто сталкиваемся с заблуждением, что "заделка" отверстия цементом или монтажной пеной решает проблему. Это не так.

Цемент - это статический материал, который дает трещины при термическом расширении конструкций. После выгорания пластика в цементном растворе остается идеальная "дымовая труба". Противопожарная муфта - это динамический механизм, работающий синхронно с развитием пожара.

Требования к профессиональному монтажу:

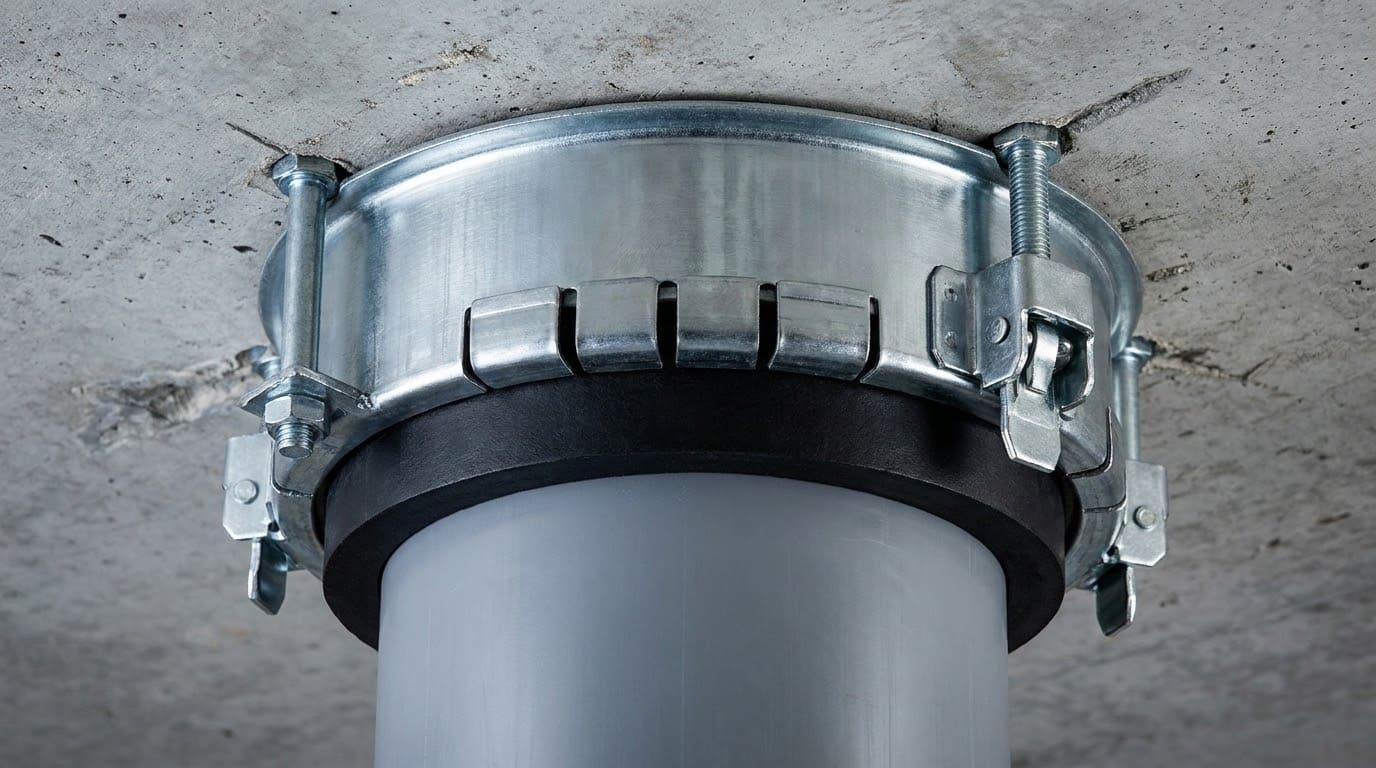

• Стальная фиксация: муфту необходимо крепить к перекрытию исключительно стальными анкерами или дюбелями. Пластиковые крепления расплавятся еще до того, как сработает вкладка, и устройство просто упадет.
• Плотность: корпус следует монтировать без щелей между ним и поверхностью ограждающей конструкции, чтобы отсечь холодный дым в первые минуты.
• Шефмонтаж: компания "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" сопровождает процесс монтажа, гарантируя, что техническое решение успешно пройдет любую инспекцию ДСНС.

Резюме: Инвестиция в огнестойкость как стратегический актив

Установка сертифицированных противопожарных муфт - это не расходы, а страхование капитализации вашего объекта. Это защита от миллионных убытков и залог юридической чистоты перед регулятором.

Компания "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" предоставляет полный цикл поддержки: от подбора оборудования по стандартам ДСТУ EN 1366-3:2021 до финального оформления документации для ввода в эксплуатацию.

КОНТАКТНАЯ ИНФОРМАЦИЯ

• Организация: ТОВ "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ"
• Сфера: Комплексные решения пожарной безопасности и сертифицированное оборудование.
• ☎️ Телефоны для консультаций и заказов: (050) 351-17-83, (067) 504-08-60
• Мессенджеры (Telegram, WhatsApp, Viber): +38 (067) 460-56-76 (быстрые онлайн-заказы и фото объектов)
• E-mail для официальных запросов и тендеров: zakaz@fireunion.com.ua
• Адрес (офис и склад): г. Киев, ул. Николая Василенко, 1
• График работы: Пн-Чт 09:00-17:00, Пт 09:00-16:00

Часто задаваемые вопросы о противопожарных муфтах

Что такое противопожарная муфта и каково ее основное назначение?

Это специальное защитное устройство с интумесцентной вкладкой, предназначенное для автоматической герметизации мест прохождения пластиковых труб сквозь стены и перекрытия во время пожара.

Почему пластиковые коммуникации опасны при пожаре?

Полимерные трубы имеют низкую температуру деструкции (110-160 °C) и быстро выгорают, оставляя сквозные отверстия, которые работают как магистрали для стремительного распространения огня и токсичных газов из-за "эффекта дымохода".

Как работает технология интумесценции в противопожарных муфтах?

Как только температура достигает 150-180 °C, графитовая вкладка муфты увеличивает свой объем в 7-10 раз, превращаясь в плотный огнеупорный пенококс, который под большим давлением заполняет полость.

Какую роль играет стальной корпус в конструкции муфты?

Оцинкованный стальной корпус выполняет функцию обоймы, которая направляет энергию расширения вкладки внутрь, буквально пережимая размягченную пластиковую трубу до полного исчезновения просвета.

Каким украинским стандартам должна соответствовать противопожарная муфта?

Противопожарная защита проходок должна соответствовать требованиям ДБН В.1.1-7:2016 и проходить испытания согласно действующему стандарту ДСТУ EN 1366-3:2021.

В чем разница между конфигурациями муфт U/U и U/C и почему это важно?

Конфигурация U/U предназначена для вентилируемых системы (например, фановых труб канализации), где воздух циркулирует свободно, а U/C - для закрытых систем отопления. Применение несоответствующего типа муфты ведет к аннулированию сертификата соответствия объекта.

Почему обычное цементирование отверстия вокруг трубы не заменяет противопожарную муфту?

Цемент - статический материал, который трескается при нагреве, а после выгорания пластика в нем остается пустота. Муфта же является динамическим механизмом, физически перекрывающим канал распространения огня.

Какие главные требования к профессиональному монтажу противопожарных муфт?

Муфты необходимо крепить к строительным конструкциям исключительно стальными анкерами или дюбелями, так как пластиковые крепления расплавятся еще до момента срабатывания интумесцентного материала.
