Протипожежні муфти: 3 фатальні помилки монтажу, які зроблять ваш об'єкт вразливим

Чому "паперовий" захист не рятує від вогню

За 15 років проведення аудитів та підготовки об'єктів до перевірок ДСНС я виробив стійкий імунітет до фрази: "У нас усе за проєктом". На папері система може здаватися ідеальною, але пасивний вогнезахист - це не питання наявності печаток, а фізика виживання будівлі. У сучасній архітектурі вузли проходу інженерних комунікацій є найслабшою ланкою. Стіни можуть мати клас вогнестійкості REI 120, але одна незахищена пластикова труба перетворює їх на решето.

Коли виникає пожежа, полімерні труби (із ПВХ, поліпропілену) починають плавитися вже в перші хвилини. Якщо вузол проходу не загерметизовано належним чином, виникає "ефект димаря": токсичний струмінь газу та полум'я під тиском виривається в суміжне приміщення або на верхній поверх. Це не просто задимлення - це прямий шлях до катастрофи.

За даними експертного аудиту "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ", понад 30 % об'єктів мають дефекти вогнезахисту саме через некомпетентність підрядників. Протипожежна муфта має стати "автоматичним зашморгом" для труби під час її плавлення, але якщо монтаж виконано "для годиться", цей зашморг просто висітиме на стіні, доки будівля вигорятиме.

Як працює терморозширювальний вкладиш

Принцип дії професійної муфти ґрунтується на складних фізико-хімічних процесах інтумесцентних (термореактивних) матеріалів. Усередині металевого корпусу міститься вкладиш на основі високоефективного графіту.

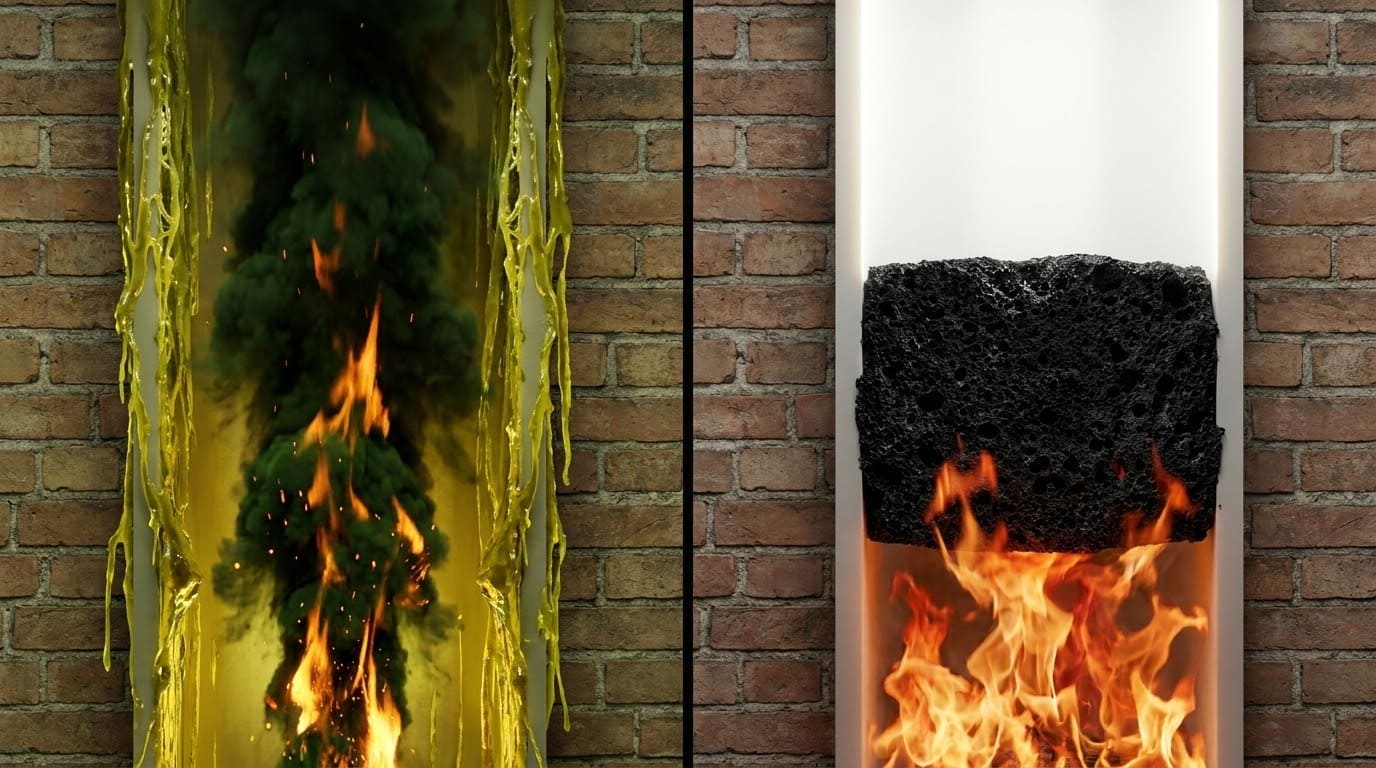

Процес активації відбувається так:

• Температурний поріг: Коли температура сягає 150-180 °C і труба втрачає структурну цілісність, матеріал вкладиша починає бурхливо реагувати.
• Термічне розширення: Графіт збільшується в об'ємі в 10-60 разів.
• Формування пінококсу: Утворюється щільний вогнетривкий корок (пінококс), який тиск металевого корпусу спрямовує всередину, і він повністю перекриває отвір.

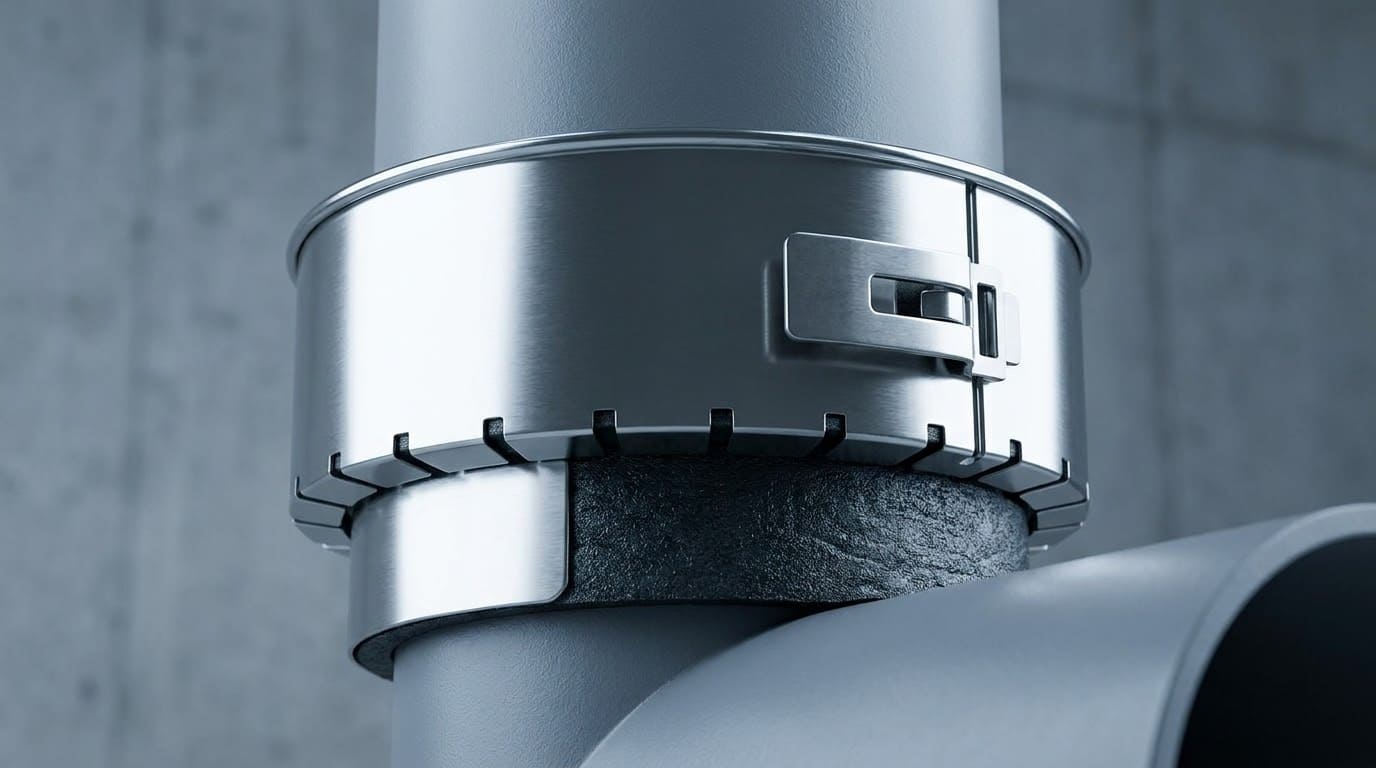

Металевий корпус завтовшки до 2 мм слугує напрямною: він не дає пінококсу вийти назовні, концентруючи всю енергію розширення на герметизації вузла. Наші муфти сертифіковано за стандартом ДСТУ EN 1366-3, що є "золотим стандартом" надійності в Європі та Україні.

Вимоги законодавства: Що кажуть ДБН та ДСНС

В Україні регуляторне поле чітко визначають ДБН В.1.1-7:2016 "Пожежна безпека об'єктів будівництва". Головна вимога - клас вогнестійкості вузла проходу комунікацій не може бути нижчим, ніж клас вогнестійкості самої перешкоди. Тут ми застосовуємо показники EI: E (цілісність) - щоб вогонь не прорвався крізь щілини, та I (теплоізоляція) - щоб протилежний бік стіни не нагрівся до температури самозаймання речей у сусідній кімнаті.

Важливо: Відповідно до Кодексу цивільного захисту України, ігнорування цих норм призводить не лише до штрафів. У разі трагедії власнику та відповідальним особам загрожує кримінальна відповідальність. Фахівці нашої компанії готують повний пакет виконавчої документації, що усуває будь-які запитання від інспекторів ДСНС під час приймання об'єкта в експлуатацію.

Аналіз 3 фатальних помилок монтажу

Навіть сертифікований продукт із межею вогнестійкості EI 180 перетворюється на марний декор, якщо монтаж виконують дилетанти.

1. Порушення симетрії та ігнорування діаметра

Багато хто вважає, що достатньо встановити муфту з одного боку. Як інженер, наголошую: за технологією, для труб діаметром понад 110 мм муфти обов'язково встановлюють з обох боків перегородки. Однобічний монтаж для великих труб - це те саме, що замкнути двері на три замки, але залишити вікно відчиненим навстіж. Вогонь знайде шлях крізь незахищений бік швидше, ніж спрацює вкладиш.

2. Звичайна піна - ваш "бікфордів шнур"

Це класика порушень: щілини між муфтою та стіною заповнюють звичайною монтажною піною. Звичайна піна - це горючий матеріал. Вона не просто плавиться, а діє як каталізатор, пришвидшуючи поширення вогню до муфти. Для герметизації щілин слід використовувати винятково вогнестійку мастику або піну класу B1.

3. Критична помилка кріплення та вибору типу муфти

Використання пластикових дюбелів під час монтажу - це смертний вирок для системи. Пластик розплавиться швидше, ніж температура сягне 150 °C, потрібних для активації графіту. Муфта просто впаде на підлогу, залишивши отвір відкритим. Дозволено використовувати лише металеві анкери. Крім того, важливо розрізняти накладні та вбудовані муфти. Накладні ідеально підходять для бетону, але для гіпсокартонних перегородок вибір типу кріплення та муфти потребує окремого інженерного рішення, щоб під час нагрівання конструкція не втратила несної здатності.

Висновки та комерційні рекомендації

Вартість муфти становить від 150 до 2000 грн. Вартість відновлення будівлі після пожежі - мільйони. Але головний аргумент для бізнесу - це довговічність. Якісна муфта від ТОВ "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" це одноразова інвестиція, яка розв'язує проблему безпеки на чверть століття.

Не ризикуйте репутацією та життям людей. Залучайте сертифікованих фахівців до проєктування й монтажу.

КОНТАКТНА ІНФОРМАЦІЯ:

ТОВ "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ"
Адреса: м. Київ, вул. Миколи Василенка, 1
Телефони: (050) 351-17-83, (067) 504-08-60
Електронна пошта: zakaz@fireunion.com.ua

Замовляйте розрахунок вогнезахисту просто зараз.
Працюємо на результат, який витримає будь-яку перевірку.

Часті запитання про протипожежні муфти та вогнезахист комунікацій

Що таке протипожежна муфта і для чого вона потрібна?

Протипожежна муфта - це засіб пасивного вогнезахисту, призначений для герметизації місць проходу полімерних труб крізь стіни та перекриття. Вона запобігає поширенню вогню, диму та токсичних газів у суміжні приміщення, ліквідуючи "ефект димаря", що виникає внаслідок плавлення пластикових комунікацій під час пожежі.

Як працює терморозширювальний вкладиш у протипожежній муфті?

Коли температура сягає 150-180 °C, графітовий вкладиш усередині металевого корпусу починає бурхливо розширюватися, збільшуючись в об'ємі в 10-60 разів. Цей процес створює щільний вогнетривкий корок (пінококс), який під тиском повністю перекриває отвір у стіні або перекритті на місці розплавленої труби.

Які українські норми регламентують установлення протипожежних муфт?

Вимоги до вогнезахисту вузлів проходу комунікацій визначають ДБН В.1.1-7:2016 "Пожежна безпека об'єктів будівництва". Відповідно до законодавства, обладнання має бути сертифіковано за стандартом ДСТУ EN 1366-3, а його клас вогнестійкості не може бути нижчим, ніж клас вогнестійкості самої будівельної конструкції.

Які класи вогнестійкості (EI) існують для різних типів об'єктів?

Показник EI визначає час (у хвилинах), протягом якого вузол зберігає цілісність та теплоізоляцію: EI 30 застосовують для офісних кабінетів, EI 60 - для житлових будинків, EI 120 - для ТРЦ та складів, а EI 180 - для об'єктів критичної інфраструктури та серверних.

Чому встановлення муфти лише з одного боку стіни є помилкою?

Для труб діаметром понад 110 мм монтаж муфт з обох боків перегородки є обов'язковою технологічною вимогою. Однобічний монтаж на великих діаметрах не забезпечує герметичності вузла, оскільки вогонь проникає крізь незахищений бік швидше, ніж спрацює вогнезахисний склад.

Чи можна використовувати звичайну монтажну піну під час монтажу протипожежних муфт?

Ні, використання звичайної монтажної піни категорично заборонено, оскільки вона є горючим матеріалом і пришвидшує поширення полум'я. Для герметизації щілин між муфтою та конструкцією слід використовувати винятково вогнестійку мастику або спеціальну піну класу B1.

Які кріплення необхідно використовувати для встановлення муфт?

Для монтажу протипожежних муфт дозволено використовувати лише металеві анкери. Пластикові дюбелі неприпустимі, оскільки під час пожежі вони плавляться значно раніше, ніж спрацює терморозширювальний вкладиш, а це призводить до випадання муфти та розгерметизації отвору.

Який строк експлуатації професійних протипожежних муфт?

Високоякісні протипожежні муфти від "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" мають строк служби 25 років. Це дає змогу забезпечити надійний захист об'єкта та успішне проходження перевірок ДСНС на чверть століття без потреби замінювати вогнезахисний наповнювач.
