Протипожежні муфти для трубних проходок: вимоги ДБН та як не "прогоріти" на перевірці ДСНС
Прихована вразливість інженерних мереж

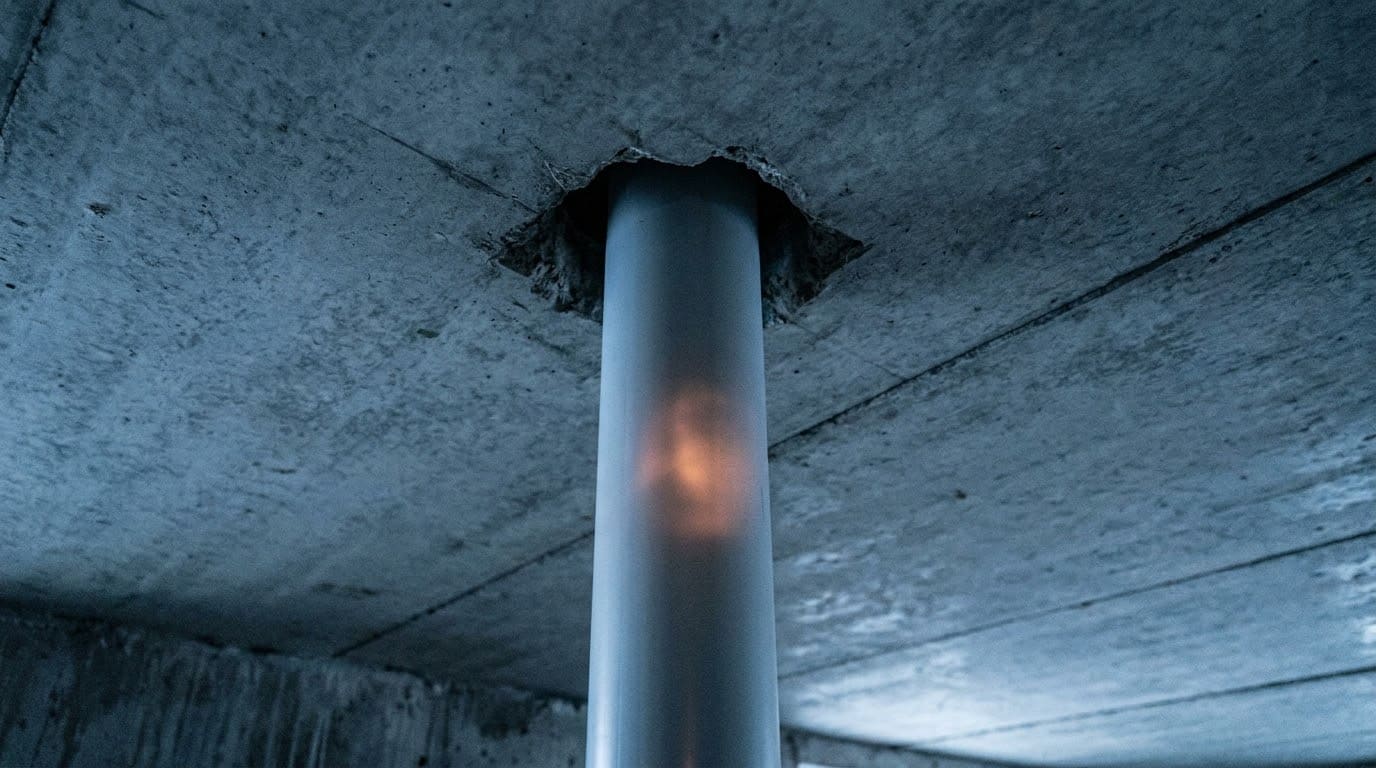

З погляду нормативної бази вогнестійкість огороджувальної конструкції - це номінальна величина, яку миттєво зводить нанівець порушення її цілісності. Технічний директор чи девелопер має розуміти: один незахищений отвір діаметром 110 мм у капітальній стіні здатний знизити її фактичну межу вогнестійкості з двох годин до нуля менше ніж за 5 хвилин.
Пластикові труби (із поліпропілену та поліетилену), які стали стандартом сучасних мереж, перетворюються на "бікфордів шнур" будівлі. Фізика процесу невблаганна: за температури 110-160 °C термопласти м’якшають і вигоряють, утворюючи відкриті канали. У вертикальних стояках виникає критичний "ефект димаря", коли тяга з колосальною швидкістю прискорює поширення вогню та токсичних газів між поверхами.
Інженери компанії "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" регулярно фіксують випадки, коли ігнорування вузлів перетинання призводило до повної втрати вогнестійкості секції будівлі. Щоб локалізувати цю загрозу, потрібен механізм активного блокування прорізу - протипожежна муфта.
Технологія терморозширювального вкладиша
Основа протипожежної муфти - інтумесцентний матеріал на базі модифікованого графіту. Щойно температура сягає +150 °C, вкладиш стрімко збільшує свій об’єм (від 7-10 до 50 разів). Цю технологію ми називаємо "розумним зашморгом": тієї миті, коли труба втрачає жорсткість, муфта фізично перетискає її та заповнює простір щільним негорючим шаром пінококсу.
Вибір конструктивного рішення залежить від стадії готовності об’єкта та специфіки монтажу:

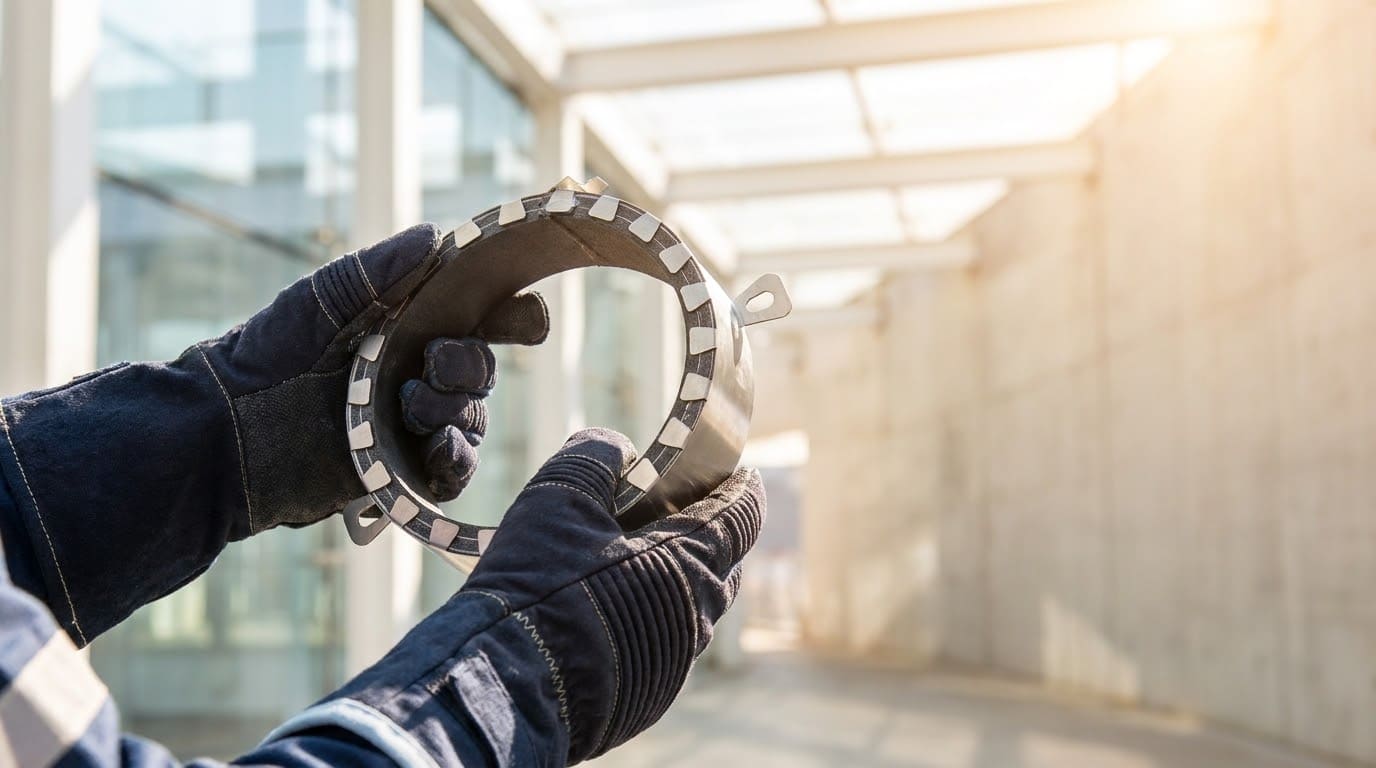

| Параметр | Протипожежна муфта з металевою обоймою | Муфта стрічкового типу (рулонна) |
|---|---|---|
| Конструкція | Сталевий корпус із замком та інтумесцентним вкладишем. | Гнучка багатошарова терморозширювальна стрічка. |
| Принцип роботи | Обойма спрямовує зусилля спучування всередину, до центру труби. | Роль обойми виконує внутрішня поверхня отвору в бетоні чи цеглі. |
| Специфіка монтажу | Її встановлюють поверх перешкоди; вона зручна для візуального контролю. | Її монтують усередину отвору; ідеально підходить для обмеженого простору та чистових стель. |
| Захист від втручання | Є ризик крадіжки або демонтажу сторонніми особами. | Прихований монтаж унеможливлює несанкціоноване зняття. |
| Економічна ефективність | Вища вартість за одиницю через металевий корпус. | Нижча собівартість; економія на кріпильних виробах (анкерах). |
Компанія "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" постачає лише сертифіковані рішення з високим коефіцієнтом спучування, що гарантує герметизацію навіть у разі значних деформацій трубопроводу.
ДБН В.1.1-7:2016 та класифікація вогнестійкості
Відповідно до п. 6.20 ДБН В.1.1-7:2016, клас вогнестійкості проходки (EI) має бути не нижчим від нормованого класу вогнестійкості самої перешкоди. Наприклад, якщо будівля за ступенем вогнестійкості (згідно з таблицею 1 ДБН) потребує перекриття з REI 90, то й муфта мусить мати підтверджений показник EI 90.
Глибокий аналіз конфігурацій (U/U vs U/C)
Критична помилка під час проєктування - це нехтування типів випробувань за ДСТУ EN 13501-2. Стандарт визначає два типи систем:
- U/C (Uncapped/Capped): для закритих систем (опалення), де немає прямого потоку повітря.
- U/U (Uncapped/Uncapped): для відкритих систем (каналізація, фанові труби).
У системах U/U виникає інтенсивне конвекційне передавання тепла. Застосування на каналізаційних стояках муфт, які випробували лише за схемою U/C, - це пряме порушення. Це гарантований "провал" під час перевірки ДСНС, оскільки в реальних умовах пожежі така муфта не встигне перекрити отвір до прориву полум’я.
Термінологічний блок
- E (Integrity): Здатність вузла стримувати полум’я та продукти горіння.
- I (Insulation): Обмеження передавання тепла на необігрівну поверхню.
Для трубних проходок ці показники фахівці розглядають винятково в комплексі (EI).
Експерти компанії "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" проводять аудит проєктів, забезпечуючи точну відповідність обладнання типу інженерної мережі та класу вогнестійкості будівлі.
"Паперовий щит": Документація для інспектора ДСНС
Наявність муфти на трубі без належного документального супроводу не має юридичної сили. Щоб успішно пройти інспекцію, потрібен повний пакет документів:
- Сертифікат відповідності: виданий акредитованим органом України.
- Протокол натурних випробувань: суворо за чинними стандартами.
- Технічний паспорт виробу.
Важливе застереження: сьогодні на ринку ще трапляються сертифікати, видані за застарілим ДСТУ Б В.1.1-8. Під час тих випробувань "холодний" кінець труби закривали мінеральною ватою (схема U/C). Використання такого документа для захисту каналізаційних стояків (U/U) - це фактичне визнання невідповідності нормам. Для сучасного інспектора ДСНС посилання на старий стандарт - це тривожний сигнал.
Клієнти компанії "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ" автоматично отримують актуальний пакет дозвільної документації, що відповідає українським вимогам.
Технічні помилки монтажу: Ціна непрофесіоналізму
Навіть сертифікований виріб стає марним у разі неправильного встановлення. Зі свого досвіду ми виокремлюємо такі критичні дефекти:
- Використання пластикових дюбелів: пластик плавиться за температур, нижчих від порога спрацьовування графіту. Муфта просто відпадає від стіни до моменту активації. Норми ДБН однозначні: тільки сталеві анкери.
- Монтаж лише з одного боку: пожежа може виникнути з будь-якого боку перешкоди. Двосторонній монтаж обов'язковий, щоб забезпечити цілісність (E).
- Невідповідність діаметрів: надмірний проміжок між корпусом муфти та трубою не дає вкладишу змоги створити тиск, потрібний для перетискання труби.
- Заповнення порожнин горючою піною: використання звичайної монтажної піни навколо труби робить вузол "ґнотом". Монтажний проміжок необхідно заповнювати негорючим розчином або спеціальним вогнестійким герметиком, який не перешкоджає розширенню графіту.
Від витрат до інвестицій у безпеку
Протипожежне секціонування - це не формальність, а страхування безперервності бізнесу. Розрахунок "вартості помилки" свідчить сам за себе:
- Вартість однієї сертифікованої муфти: ~300 грн.
- Вартість помилки: мільйонні збитки від знищення об'єкта, ризик кримінальної відповідальності за людські жертви та приписи на повний демонтаж мереж після перевірки ДСНС.
Не чекайте на візит інспектора, щоб виявити прогалини в безпеці. Системний захист починається з професійної консультації.
Зробіть крок до безпеки вже сьогодні! Отримайте аудит вашого проєкту та замовте монтаж сертифікованих муфт у компанії "ПОЖЕЖНА БЕЗПЕКА УКРАЇНИ".
Часті запитання про протипожежні муфти для трубних проходок
Чому важливо встановлювати протипожежні муфти на пластикові труби?
Пластикові труби за температури 110-160 °C вигоряють, створюючи "ефект димаря", через який вогонь і токсичні гази миттєво поширюються між поверхами. Муфта потрібна, щоб герметизувати цей отвір та зберегти вогнестійкість стін і перекриттів.
Який принцип роботи протипожежної муфти?
В основі муфти - терморозширювальний графітовий вкладиш, який за температури +150 °C збільшує свій об’єм до 50 разів. Він фізично перетискає розм’якшену трубу та заповнює простір щільним негорючим шаром пінококсу.
Які існують види протипожежних муфт та в чому їхня різниця?
Є муфти з металевою обоймою (їх встановлюють поверх перешкоди, вони зручні для контролю) та стрічкового типу (їх монтують усередину отвору, вони приховані та дешевші). Вибір залежить від стадії готовності об’єкта й наявності вільного простору для монтажу.
Яким нормативним вимогам мають відповідати вузли проходу труб в Україні?
Згідно з ДБН В.1.1-7:2016, клас вогнестійкості проходки (EI) має бути не нижчим від нормованого класу вогнестійкості самої огороджувальної конструкції. Наприклад, якщо вогнестійкість перекриття становить REI 90, то й муфта мусить мати показник EI 90.
Що означає маркування U/U та чому воно критичне для каналізації?
Маркування U/U (Uncapped/Uncapped) означає, що муфту випробували для відкритих систем, де виникає інтенсивне передавання тепла. Застосування муфт із маркуванням U/C (для закритих систем опалення) на каналізаційних стояках - це пряме порушення, якого не затвердить інспектор ДСНС.
Які документи необхідні для успішного проходження перевірки ДСНС?
Щоб підтвердити відповідність, потрібні: сертифікат відповідності, виданий акредитованим органом України, протокол натурних випробувань та технічний паспорт виробу. Важливо, щоб випробування фахівці проводили за чинними стандартами, а не за застарілим ДСТУ Б В.1.1-8.
Яких помилок найчастіше припускаються під час монтажу муфт?
Найкритичніші помилки - це використання пластикових дюбелів замість сталевих анкерів, встановлення муфти лише з одного боку стіни та заповнення порожнин навколо труби звичайною горючою монтажною піною. Також неприпустимою є невідповідність діаметра муфти розміру труби, оскільки це знижує тиск розширення вкладиша.
Чому не можна використовувати пластикові дюбелі для кріплення муфт?
Під час пожежі пластикові дюбелі плавляться швидше, ніж устигає спрацювати терморозширювальний вкладиш, через що муфта просто відпадає від стіни. Норми ДБН вимагають використовувати винятково сталеві анкери, які витримують високі температури.
